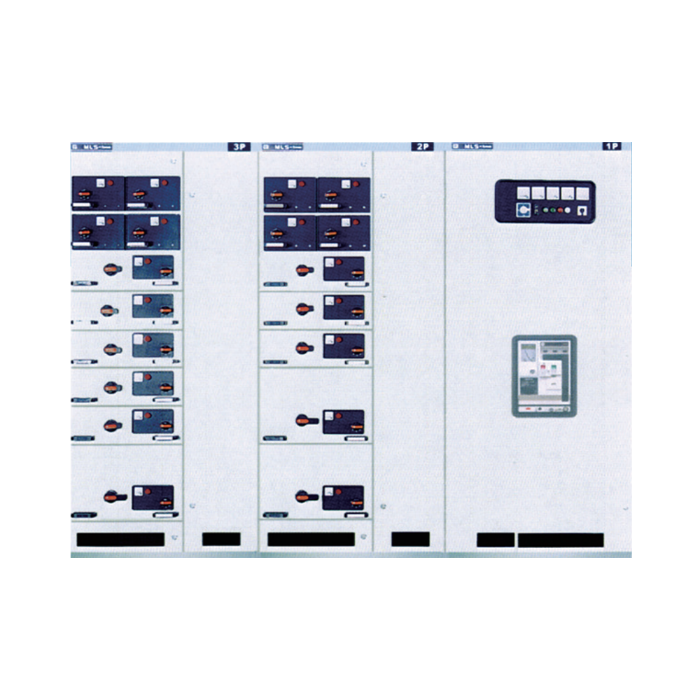

Bagaimana desain bus bus mempengaruhi kinerja switchgear tegangan rendah?

Desain Bus Bar memainkan peran penting dalam kinerja dan efisiensi switchgear tegangan rendah . Desain batang bus mempengaruhi berbagai aspek operasi switchgear, termasuk kapasitas pembawa saat ini, disipasi panas, sirkuit pendek kemampuan, dan keandalan secara keseluruhan. Mari kita jelajahi bagaimana desain bus bar berdampak pada faktor -faktor ini:

Kapasitas pembawa saat ini:

Area cross-sectional dan bahan bar bus secara langsung mempengaruhi kapasitas pembawa saat ini. Area cross-sectional yang lebih besar dan bahan dengan konduktivitas yang lebih tinggi (seperti tembaga) memungkinkan aliran arus yang lebih besar dengan resistensi minimal. Ukuran bar bus yang tepat memastikan mereka dapat menangani arus pengenal tanpa pemanasan berlebihan atau penurunan tegangan.

Disipasi Panas:

Desain Bus Bar mempengaruhi disipasi panas, yang sangat penting untuk menjaga suhu operasi yang aman. Faktor -faktor yang mempengaruhi disipasi panas meliputi:

A) Area Permukaan: Peningkatan luas permukaan meningkatkan disipasi panas. Desain bus bus dengan sirip atau struktur laminasi dapat meningkatkan pendinginan.

B) Bahan: Tembaga memiliki konduktivitas termal yang lebih baik daripada aluminium, memungkinkan untuk disipasi panas yang lebih efisien.

c) Ventilasi: Jarak yang tepat antara bar bus dan dimasukkannya slot ventilasi dapat meningkatkan sirkulasi dan pendinginan udara.

Sirkuit pendek kemampuan:

Desain bar bus harus menahan tegangan mekanis dan termal selama kondisi hubung singkat. Faktor-faktor yang mempengaruhi kinerja hubung singkat meliputi:

A) Area cross-sectional: Lintang penampang yang lebih besar memberikan kekuatan mekanik dan kapasitas termal yang lebih baik.

b) Struktur Dukungan: Insulator yang tepat mendukung dan menguatkan bantuan terhadap gaya elektromagnetik selama kondisi kesalahan.

c) Kekuatan material: Pilihan material mempengaruhi kemampuan bar bus untuk menahan tekanan mekanis.

Tegangan drop:

Desain batang bus berdampak pada penurunan tegangan di seluruh switchgear. Meminimalkan penurunan tegangan sangat penting untuk mempertahankan kualitas daya. Faktor -faktor yang mempengaruhi penurunan tegangan meliputi:

A) Panjang: Bar bus yang lebih pendek berjalan mengurangi penurunan tegangan.

B) Area cross-sectional: penampang yang lebih besar mengurangi resistansi dan penurunan tegangan.

c) Konduktivitas Bahan: Bahan konduktivitas yang lebih tinggi seperti tembaga meminimalkan penurunan tegangan.

Koordinasi isolasi:

Desain Bus Bar harus mempertimbangkan koordinasi isolasi yang tepat untuk mencegah flashover dan mempertahankan izin yang aman. Ini termasuk:

a) Pemilihan bahan isolasi

b) Jarak Creepage dan Clearance

c) hambatan isolasi dan selaput

Fleksibilitas dan modularitas:

Desain bar bus modern sering menggabungkan komponen modular dan koneksi fleksibel untuk memungkinkan pemasangan, pemeliharaan, dan perluasan switchgear yang lebih mudah.

Kompatibilitas Elektromagnetik (EMC):

Pengaturan dan pelindung batang bus dapat mempengaruhi gangguan elektromagnetik (EMI) dan kompatibilitas elektromagnetik. Desain yang tepat dapat meminimalkan EMI dan meningkatkan kinerja sistem secara keseluruhan.

Efektivitas Biaya:

Sambil mempertahankan standar kinerja, desain bar bus juga mempertimbangkan efektivitas biaya. Ini mungkin melibatkan pengoptimalan penggunaan material, menyederhanakan proses pembuatan, dan menyeimbangkan kinerja dengan kendala ekonomi.

Faktor Lingkungan:

Desain bar bus harus menjelaskan kondisi lingkungan seperti kelembaban, variasi suhu, dan potensi paparan atmosfer korosif. Ini memengaruhi pemilihan material dan pelapis pelindung.

Keselamatan dan aksesibilitas:

Desain harus memfasilitasi operasi dan pemeliharaan yang aman, termasuk isolasi yang tepat, pelabelan yang jelas, dan aksesibilitas untuk inspeksi dan pengujian.

Desain Bus Bar adalah aspek penting dari kinerja switchgear tegangan rendah. Ini membutuhkan pertimbangan yang cermat dari faktor listrik, termal, mekanik, dan ekonomi untuk memastikan operasi switchgear yang aman, andal, dan efisien. Desain yang tepat mengoptimalkan kapasitas pembawa saat ini, disipasi panas, kemampuan hambatan pendek, dan kinerja sistem secara keseluruhan sambil mempertahankan efektivitas biaya dan kepatuhan dengan standar dan peraturan yang relevan.3
