Kotak Distribusi Daya Tegangan Rendah XF

Rumah / Produk / Switchgear tegangan rendah / Kotak Distribusi Daya Tegangan Rendah XF

Switchgear tegangan rendah

Kotak Distribusi Daya Tegangan Rendah XF

Cocok untuk frekuensi AC 50Hz, dalam AC 400V dan di bawahnya, arus peringkat tidak lebih dari 630A sistem kawat empat kawat empat atau tiga fase sebagai daya dan pencahayaan bertegangan rendah.
Menurut persyaratan desain dari berbagai kesempatan, ia memiliki berbagai perlindungan seperti petir, kebocoran, sirkuit pendek, kelebihan beban, tegangan berlebih, undervoltage, dll. Dan fungsi pengalihan otomatis catu daya.
Banyak digunakan di pembangkit listrik, gardu induk, pabrik, perusahaan pertambangan, hotel, rumah sakit, bangunan tinggi dan pengguna lainnya. Menurut kebutuhan pengguna, berbagai jenis pemutus sirkuit dengan tingkat arus yang berbeda dapat dipilih untuk memenuhi kebutuhan pengguna yang berbeda.
Hubungi kami Shanghai Infraswin Energy Co., Ltd.
PREV: MLS-V switchgear tegangan rendah NEXT:Panel start yang lembut

Ringkasan

Cocok untuk frekuensi AC 50Hz, dalam AC 400V dan di bawahnya, arus peringkat tidak lebih dari 630A sistem kawat empat kawat empat atau tiga fase sebagai daya dan pencahayaan bertegangan rendah.
Menurut persyaratan desain dari berbagai kesempatan, ia memiliki berbagai perlindungan seperti petir, kebocoran, sirkuit pendek, kelebihan beban, tegangan berlebih, undervoltage, dll. Dan fungsi pengalihan otomatis catu daya.
Banyak digunakan di pembangkit listrik, gardu induk, pabrik, perusahaan pertambangan, hotel, rumah sakit, bangunan tinggi dan pengguna lainnya. Menurut kebutuhan pengguna, berbagai jenis pemutus sirkuit dengan berbagai tingkat arus dapat dipilih untuk memenuhi kebutuhan pengguna yang berbeda.

Makna model

Tinjauan Produk

Standar Implementasi Produk

GB/T14048.1 Switchgear bertegangan rendah dan ketentuan umum ControlGear
GB7251.12 Switchgear dan ControlGear bertegangan rendah
IEC60439 switchgear bertegangan rendah dan controlgear
IEC60364 Instalasi Listrik Tegangan Rendah
IEC60529 Kelas Perlindungan Enklosur (kode IP) (GB4208-1993)
IEC61000-4 "Amandemen 1-Elektromagnetik Kompatibilitas (EMC)".
IEC61000-4 Amandemen 1-elektromagnetik kompatibilitas (EMC) IEC 55011 Industri, Ilmiah dan Medis Peralatan Frekuensi Radio-Gangguan Elektromagnetik Karakteristik Limit Gangguan Elektromagnetik (EMI) (GB4208-1993)
EN 55011 "Peralatan Frekuensi Radio, Ilmiah, dan Medis (ISM) - Karakteristik Gangguan Elektromagnetik - Batas dan Metode Pengukuran".

Karakteristik Struktural

A. XF Kotak Distribusi Daya Tegangan Rendah mengadopsi shell semua logam, dan pintu kotak dapat mengadopsi pintu kaca atau pintu logam. Mode pemasangan kotak adalah dua jenis kotak gantung dan kotak lantai, cangkang kotak gantung mengadopsi pelat baja gulung dingin berkualitas tinggi 1.5mm, dan cangkang kotak lantai mengadopsi pelat baja gulung dingin berkualitas tinggi 2.0mm. Kotak dibagi menjadi jenis perakitan atau jenis pengelasan.
B. Mengadopsi engsel eksternal yang dirampingkan (atau engsel internal), derajat pembukaan pintu mencapai 180 derajat (engsel internal 120 derajat), dan jenis penguatan baru digunakan pada pelat pintu, yang sangat meningkatkan ruang operasi dan kekuatan pintu pintu Selama pemeliharaan.
C. Depan untuk pintu tunggal atau ganda, pintu ganda: lapisan dalam untuk unit fungsional pintu kamar kecil, lapisan luar pintu transparan tahan ledakan, indah, mewah dan memiliki tingkat perlindungan kulit yang tinggi.
D. Compact dan sepenuhnya diuji, sepenuhnya didasarkan pada konsep desain modular. Selama proses desain, semua persyaratan yang terkait dengan fleksibilitas, ketahanan, kekompakan dan kemudahan pemeliharaan telah diperhitungkan untuk membuat VP kotak distribusi daya tegangan rendah cocok untuk setiap kesempatan.
e. XF Program Utama Distribusi Daya Tegangan Rendah dapat fleksibel dan variabel menurut aplikasi yang berbeda dan dapat digunakan secara terpisah.
H. Tingkat Perlindungan
Level Perlindungan Shell Produk: IP3X, IP31, IP32, IP4X, IP41, IP42, *IP43, *IP44, *IP54, *IP65 Level Perlindungan Umum dari Sistem Pembuangan Panas mengadopsi cooling udara atau pembuangan panas kipas; Dengan * tingkat perlindungan yang lebih tinggi, harus dipertimbangkan untuk menghilangkan panas, bentuk struktur dapat digunakan dalam bentuk pintu ganda, komponen harus dipertimbangkan untuk mengurangi kapasitas.
Saya. Mode masuk dan outlet
Kotak Distribusi Daya Tegangan Rendah XF dapat naik atau turun masuk dan keluar dari saluran. (Kotak diperluas atau diperluas ketika garis outlet atas di tempatnya).

Parameter listrik

Tegangan Operasi Nilai: Sirkuit Utama 380V, 690V
Sirkuit tambahan: AC220V, AC380V, DC110V, DC220V, DC24V
Tegangan isolasi pengenal: 690V, 1000V
Tegangan tahan impuls yang dinilai (1.2/50μs): 6 kV
Frekuensi Nilai Tegangan Tegangan: 2500V, 1 menit
Arus Operasi Dinilai: ≤630a.
Frekuensi Dinilai: 50 Hz, 60Hz
Dimensi keseluruhan

Dimensi keseluruhan

Kotak gantung

Drop box

H

300/400/500/600/700/800/900/1000/1200

1400/1500/1600/1800/2000/2200

W

300/400/500/600/700/800/1000

400/500/600/700/800/900/1000/1200

D

150/200/250/300/350

300/400 // 500/600/800/1000

Menurut dimensi eksternal komponen dengan ukuran kapasitas yang berbeda, dimensi eksternal kotak dapat disusun secara sewenang -wenang sesuai dengan modulus. (Modul E = 25mm)

Instalasi & Penggunaan
Instalasi
(1) Produk seri kotak gantung diperbaiki dengan pemasangan belakang 4-M10 & m8 baut (lihat Gambar I yang terpasang), dan dapat dipasang secara terpisah atau pemasangan splicing kanan-kiri.
(2) Produk Seri Kotak Lantai Menggunakan pemasangan bawah 4-M12 & M10 baut (lihat Gambar II yang terpasang), dapat dipasang secara terpisah atau pemasangan splicing kiri dan kanan.
(3) Produk Seri Kotak Berdiri Lantai seperti pemasangan dinding, disarankan agar ukuran bagian belakang kotak dari dinding ≥ 150mm.

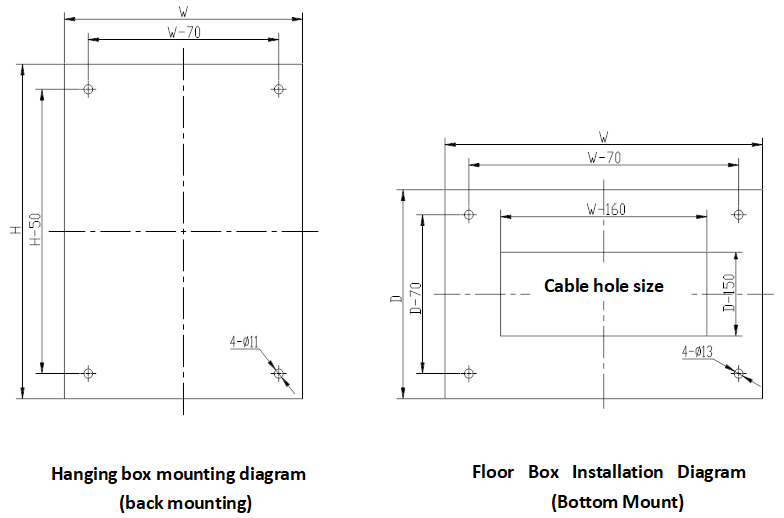

Mounting Dimension Drawing (mm)

Kondisi penggunaan
A. Suhu ambient: Suhu udara di sekitarnya tidak melebihi 40ºC, tidak jatuh di bawah -5ºC, dan tidak melebihi 35ºC ketika diukur sebagai rata -rata selama periode 24 jam.
B. Kelembaban Ambient: Udara bersih dan kelembaban relatifnya tidak melebihi 50% pada suhu 40ºC, dengan kelembaban relatif yang lebih besar diizinkan pada suhu yang lebih rendah. Misalnya 90 persen pada 25ºC, tetapi dengan mempertimbangkan kemungkinan kondensasi sedang sesekali karena variasi suhu.
C. Kisaran suhu antara -25ºC dan 55ºC cocok untuk proses transportasi dan penyimpanan, dan 70ºC dapat dicapai dalam waktu singkat (≤ 24 jam).
D. Ketinggian tidak melebihi 2000 meter. Jika kotak dipasang pada ketinggian yang lebih tinggi dari 2000 meter di atas permukaan laut, peralatan harus dioperasikan pada kapasitas yang dikurangi sesuai.
e. Level Polusi Lingkungan: Level 3.
F. Jika pemilihan beberapa komponen listrik tidak dapat memenuhi kondisi kerja di atas, oleh pabrikan dan pengguna untuk menegosiasikan solusi.
G. Ketika penggunaan kondisi dan kondisi kerja di atas tidak cocok, pengguna ke produsen untuk mengusulkan, bernegosiasi dan menyelesaikan.

Transportasi dan penyimpanan

Kotak Distribusi Daya Tegangan Rendah XF harus memperhatikan titik -titik berikut selama transportasi dan penyimpanan:
(1) tidak diizinkan untuk diberi tip, terbalik dan mengalami getaran kekerasan;
(2) harus dicegah dari hujan, agar tidak meredam produk;
(3) Jangan membongkar komponen dan aksesori listrik.

Informasi pemesanan
Pengguna harus memberikan atau menentukan informasi berikut saat memesan:
(1) nomor model pemesanan;
(2) Diagram garis tunggal dari skema sirkuit utama;
(3) Diagram Skema Sekunder;
(4) spesifikasi rinci dan kuantitas komponen listrik;
(5) metode saluran masuk dan outlet dan spesifikasi kabel;
(6) Kotak Dimensi Eksternal dan Rencana Diagram Tata Letak;
