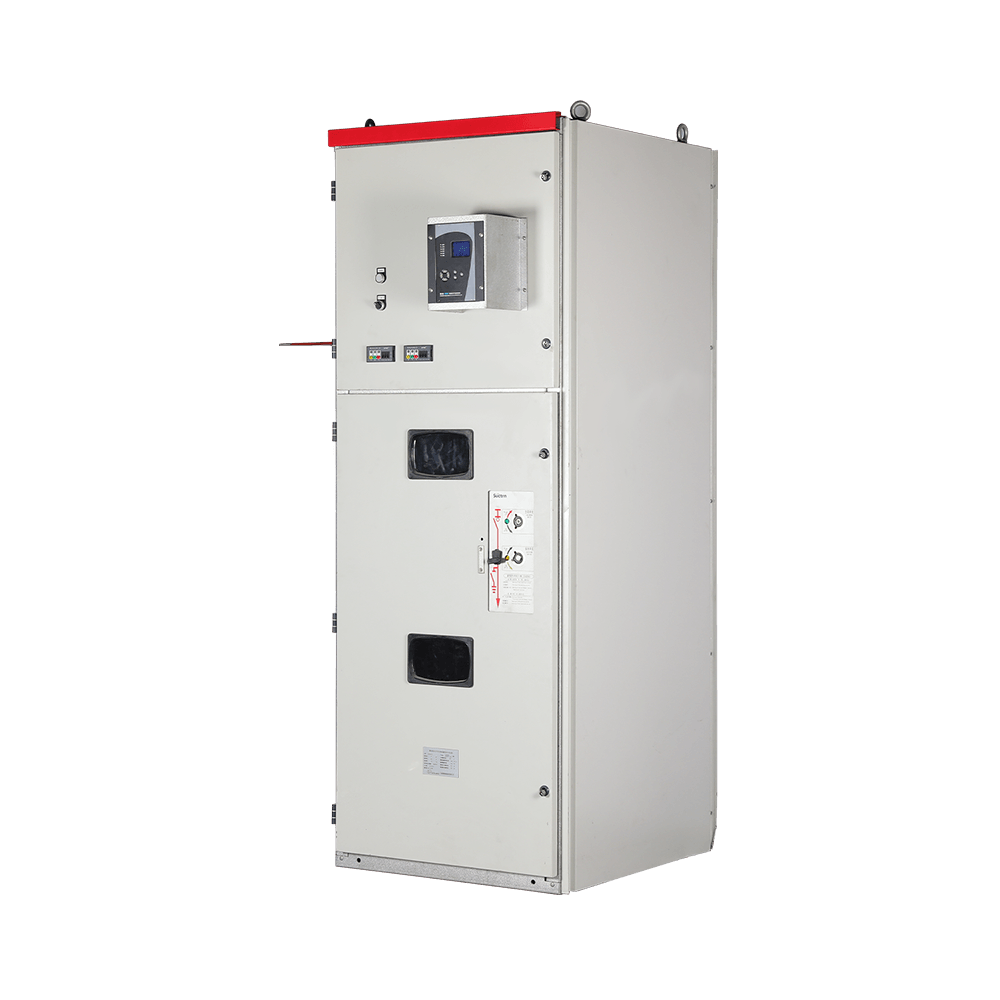

P/V-12 (D) -W550 SWITCHGEAR AC-LOGAL-DEPLOSE DENGAN

P/V-12 (D) -W550 yang dapat dilepas switchgear logam-terkuras bolak-balik digunakan untuk tegangan sistem nominal 3 ~ 10kV, frekuensi teringkat 50Hz-bus tunggal atau sistem segmen bus tunggal, sebagai penerimaan dan distribusi energi listrik, dan kontrol sirkuit, perlindungan, dan fungsi pemantauan peralatan distribusi dalam ruangan. Setiap perangkat dikonfigurasi dengan dua pemutus sirkuit vakum, yang cocok untuk skenario di mana lingkungan ruangnya kecil.

Hubungi kami Shanghai Infraswin Energy Co., Ltd.
PREV: No previous article NEXT:P/V-12 AC AC Terpencil Logam yang Dapat Dilepas Switchgear

Tinjauan Produk

Struktur deSain produk
A. Upper Breaker Compartment (Kapasitas Penggunaan Nataumal 630a)
B. Kompartemen Pemutus Lower (Kapasitas Penggunaan Nataumal 630A)
Kompartemen Kabel C. Normal (Kapasitas Penggunaan Normal 630A)
D. Kompartemen Kabel Lahan (Kapasitas Penggunaan Normal 630A)
E.Main Busbar Compartment (Kapasitas Penggunaan Normal ≯3150A)
Ruang Kontrol F. Intelligent
G. saluran bantuan tekanan
Modul unit fungsional utama
Modul unit fungsional utama, yang terletak di kompartemen pemutus sirkuit atas dan bawah, adalah modul kombinasi yang dapat dilepas dan dapat dilepas yang dapat dengan mudah dan mudah ditarik keluar dan dilepas dari switchgear ketika switchgear harus dilayani secara luas dengan membuka pintu depan dari Switchgear dan menurunkan beberapa sekrup di sisi depan switchgear.
1. Bingkai dasar untuk pemasangan komponen fungsional utama
2. Pemutus Sirkuit, yang berada di dalam rel bingkai dasar dan masih dapat dipindahkan secara independen dari posisi mereka setiap hari.
3. Mekanisme penggerak flap, yang mengikuti pemutus sirkuit dari tes ke posisi kerja.
4. Kotak isolasi kontak primer (setengah depan)
5. Piring flapper, yang bergerak ke atas dan ke bawah dan terbuka saat pemutus sirkuit berada di posisi uji
6. Sirkuit Kontrol Sekunder Konektor Dinamis dan Statis

Kontrol dan Operasi
Semua tampilan switchgear dapat dilihat tanpa membuka pintu, operasi kontrol sekunder hanya dapat dilakukan dengan membuka pintu ruang kontrol yang cerdas, dan operasi darurat dan operasi sakelar pembumian primer dilakukan dengan pintu tertutup.
1. Jendela pengukuran kontrol dan kontrol sekunder, jika operasi perlu membuka pintu
2.Switchgear Parameter Indeks Teknis Utama Pameran Parameter
3. Jendela Inspeksi Operasi Pemutus Sirkuit, Kaca Badai dengan Mesh Perisai Anti-Statis
4. Tombol operasi untuk pembukaan darurat sirkuit primer
5. Posisi pemutus sirkuit (tes → kerja) Port penyisipan pegangan ayun
6. Port Insinsi untuk Penutupan Sakelar Bumi dan Pegangan Operasi Pembukaan
7. Kunci pintu kompartemen pemutus sirkuit, perlu dibuka dengan kunci
Parameter Teknis Switchgear

Nama

Satuan

Parametrik

Tegangan Dinilai

kv

12

Frekuensi nilai

Hz

50

Tingkat isolasi dinilai

Frekuensi industri tahan tegangan (1 menit)

kv

42

Lightning Surge menahan tegangan (puncak)

kv

75

Busbar utama dinilai arus

A

1250a/3150a

Dinilai waktu pendek tahan saat ini

ka

31.5

Dinilai waktu ketahanan waktu pendek

S

4

Puncak Puncak Nilai Arus

ka

80

Kelas Perlindungan

Rumah switchgear

IP41

Antara kompartemen switchgear

IP2X

Opsi Komponen Smain (Pemutus Sirkuit)

P/V-12 (D) -W550 Portabel A.C. Switchgear yang tertutup logam dapat dilengkapi dengan dua jenis pemutus sirkuit: (1) IVB-12/T (2) VD4/P-12, jarak fase 150mm, jarak tiang 205mm.
(1) IVB-12/T.
(2) VD4/P-12, jarak fase 150mm, jarak tiang 205mm.

Tegangan Dinilai

kv

12

Nilai arus

A

630 ，1250

Frekuensi industri yang dinilai menahan tegangan (1 menit)

kv

42

Impuls Lightning Rating Tegangan Tegangan (Puncak)

kv

75

Arus pemecahan sirkuit pendek dinilai

ka

25 ，31.5

Dinilai waktu tahan pendek saat ini (4 detik)

ka

25 ，31.5

Peringkat Kehidupan Listrik

E2

Kehidupan Mekanik

10000 (M2)


Opsi Komponen Utama (Sakelar Bumi)

P/V-12 (D) -W550 Dapat Dihapus A.C. switchgear tertutup logam dengan sakelar pembumian opsional EK6-12/31.5-150

Tegangan Dinilai

kv

12

Dinilai waktu pendek tahan saat ini

ka

31.5

Durasi Sirkuit Pendek Dinilai

s

4

Arus penutupan sirkuit pendek dinilai

ka

80

Puncak Puncak Nilai Arus

ka

80

Frekuensi industri yang dinilai menahan tegangan (1 menit)

kv

42

Impuls Lightning Rating Tegangan Tegangan (Puncak)

kv

75

Kehidupan Mekanik

次

2000


Opsi Komponen Utama (Transformator Saat Ini)

P/V-12 (D) -W550 Saklar Terkencing Logam AC yang Dapat Dilepas dengan Transformator Arus Opsional LDJ-10-140-1

Nilai arus primer （a)

Kombinasi Kelas Akurasi

Output Nilai (VA)

Arus termal waktu pendek (ka/s）

Nilai Dinamis Stability Current (KA)

50.75.100.150.200

0,5/10p10

5

63

125

250.300.350.400

0,5/10p10

5

63

125

450.500.550.600

0,5/10p10

5

63

125

650.700.800.1000

0,5/10p10

5

63

125


Skema Sirkuit Utama Primer (Outlet Pemutus Sirkuit Ganda)

Skema kabel utama Nama Komponen Spesifikasi model Catatan

Sakelar bumi

EK6-12/31.5-150

Formulasi tetap

Konektor kabel

Hy5w 囗 -17-45Z

Model lain tersedia

Transformator saat ini

LDJ-10-140-1

0,5/10p10

Formulasi tetap

Istirahat vakum

IVB-12/T. or VD4/P-12

Formulasi tetap ( 630A)

Busbar utama

Tym

1250a ~ 3150a

Istirahat vakum

IVB-12/T. or VD4/P-12

Formulasi tetap (630a)

Transformator saat ini

LDJ-10-140-1

0,5/10p10

Formulasi tetap

Konektor kabel

Hy5w 囗 -17-45Z

Model lain tersedia

Sakelar bumi

EK6-12/31.5-150

Formulasi tetap

Menggunakan

Umpan (kabel)

Dimensi keseluruhan

550W*1650D*2400H (Dimensi kedalaman tidak termasuk pintu depan dan belakang)

Program Sirkuit Utama Primer (Pemecah Umpan dan Pengukuran Pt)

Skema kabel utama

Nama Komponen

Spesifikasi model

Catatan

Transformator tegangan

JDZX10-10AR

Formulasi tetap

Sekering

XRNP 囗 -12 0,5A 50KA

Formulasi tetap

Busbar utama

Tym

1250a ~ 3150a

Istirahat vakum

IVB-12/T atau VD4/P-12

Formulasi tetap (1250a)

Transformator saat ini

LDJ-10-140-1

0,5/10p10

Formulasi tetap

Konektor kabel

HY5W 囗 -17-45Z

Model lain tersedia

Menggunakan

Telegram yang masuk ＋ Pt

Dimensi keseluruhan

550W*1650D*2400H (dimensi kedalaman tidak termasuk pintu depan dan belakang)

Skema Kombinasi Sirkuit Utama Khas (≯1250a)

Menggunakan

Pt

Pengumpan

Pengumpan

Pengumpan

Pengumpan

Pt

Konektor Kabel Kabel Utama Kasus Program Kombinasi Grup

Menggunakan

Telegram yang masuk

Pengumpan

Incommunicado

Union Parent

Pengumpan

Telegram yang masuk

Dimensi lebar kabinet

550

550

550

550

550

550

Skema Kombinasi Sirkuit Utama Khas (≯3150A)

Menggunakan

Pengumpan

Pengumpan

Konektor Kabel Kabel Utama Kasus Program Kombinasi Grup

Menggunakan

Telegram yang masuk

PT

Pengumpan

Incommunicado

Union Parent

Pengumpan

PT

Telegram yang masuk

Dimensi lebar kabinet

1000

800

550

1000

1000

550

800

1000

Diagram skematik pemasangan switchgear
Tampilan cutaway ketinggian pemasangan switchgear:



Tata letak pemasangan switchgear: 3
